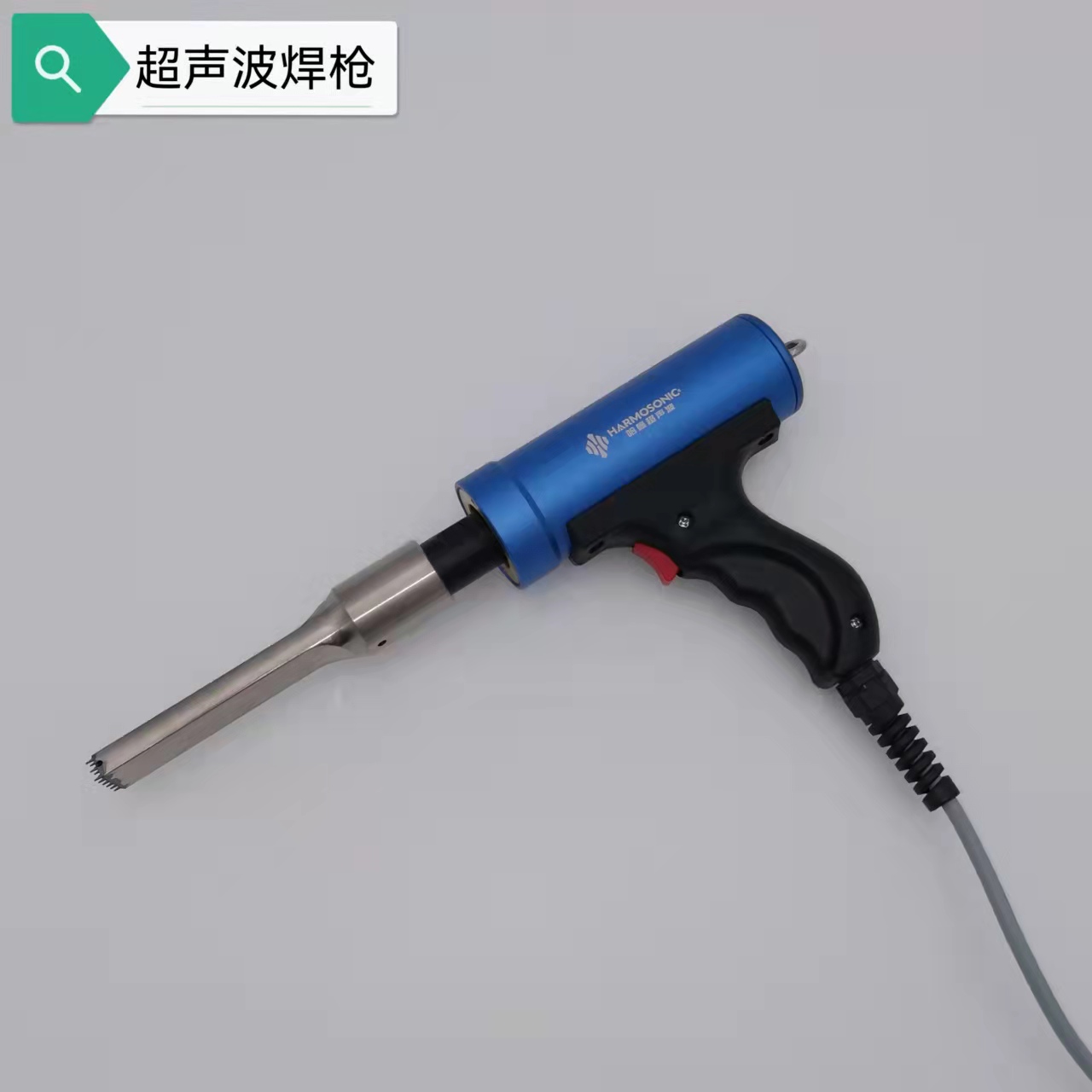

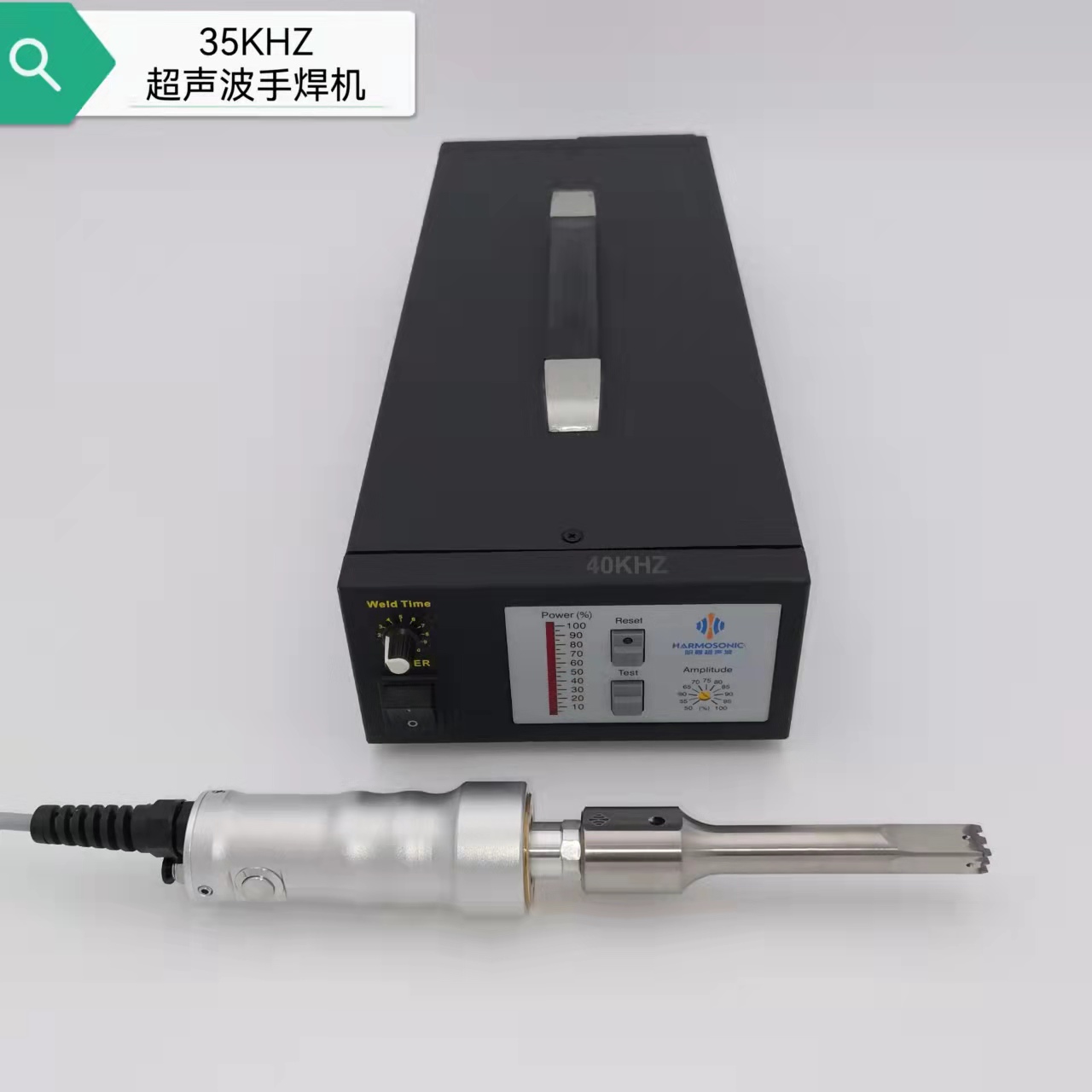

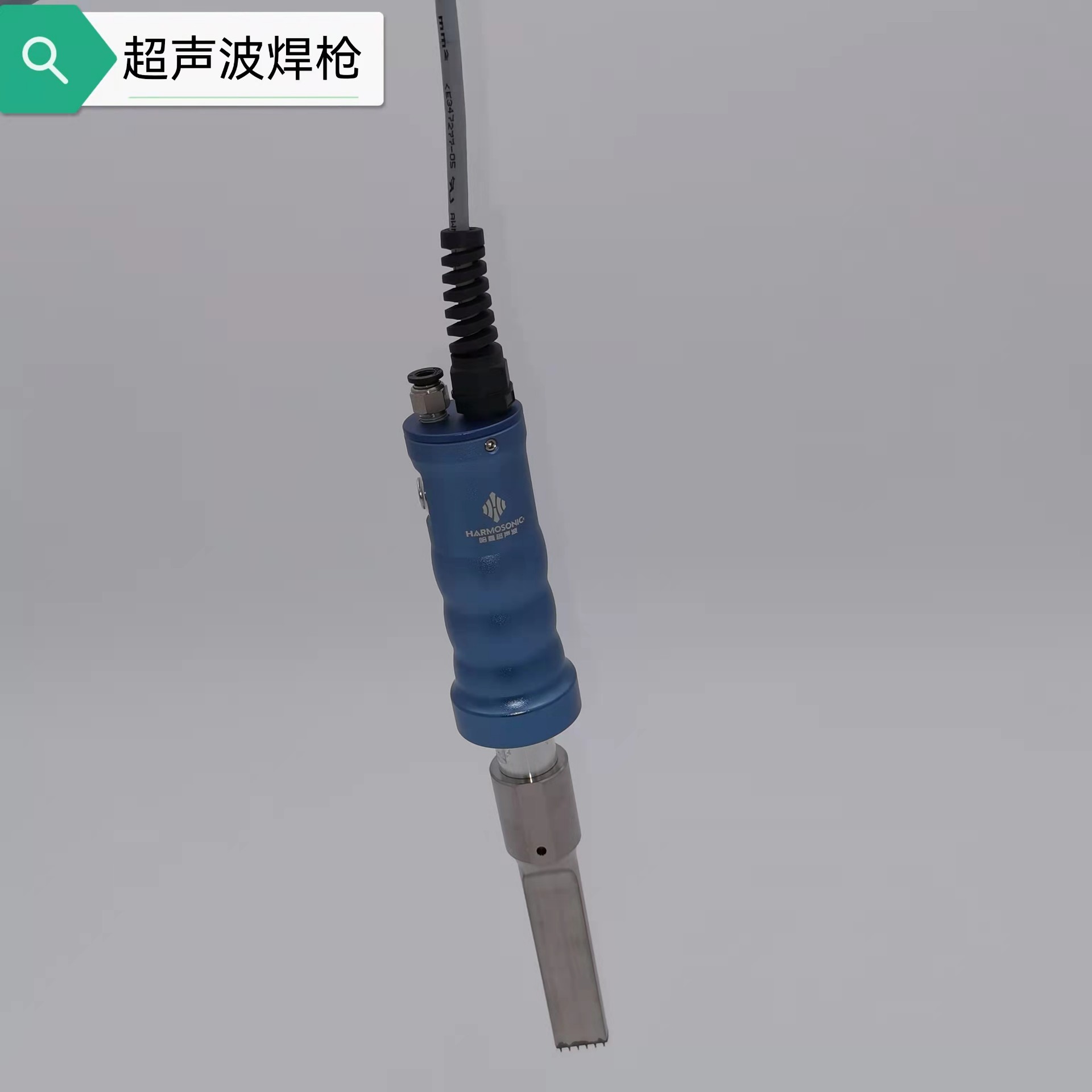

HM3510手持式超声波焊接机

HM3510手持式超声波焊接机

汽车内饰焊接的不错选择

机器特点: 1.优质进口超声波换能器,功率强劲,稳定性好。 2.整机设计精巧,体积小不占空间。 3.1000W比普通他厂产品功率大,出力强。 4.主要零部件优质进口件组装。 5.噪音轻微,工作环境环保。 应用行业: 手提式点焊机广泛应用于服装行业、商标行业、汽车行业、塑胶电子、家用品行业等。 服装行业:内衣内裤针车前工序、织带松紧带焊接等;可用于点钻。 商标行业:织唛带、印唛带等。 汽车行业:车门隔音棉、雨刮座、发动机盖、水箱盖等。 塑胶电子:小型塑胶件铆接等。 家用品行业:纤维棉点焊等等。

在线咨询
  • 产品详情
  • 技术参数

    超声波发生器

    1、超声波发生器,又称超声波驱动电源、电子箱、超声波控制器,是大功率超声系统的重要组成部分。

    2、超声波发生器作用是把市电转换成与超声波换能器相匹配的高频交流电信号,驱动超声波换能器工作。

    3、大功率超声波电源从转换效率方面考虑一般采用开关电源的电路形式。

    4、超声波电源分为自激式和它激式电源,自激式电源称为超声波模拟电源,它激式电源称为超声波发生器。


    超声波焊工艺参数


    超声焊接主要工艺参数有 :振幅、焊接时间、保压时间、焊接压力、频率等。最佳焊接规范随待焊组件和所用的焊接设备而定。焊接参数的调节取决于零件的尺寸和刚度,尤其是焊头接触点和焊接接头之间的距离。焊接能力受到塑料传递超声振动能力(且零件不受到损伤)的限制。


    1、频率:超声波常用的频率有 20、30、40 kHz,15 kHz 常用于半结晶性塑料。

    2、振幅:成功焊接取决于焊头端部的适当振幅。对于所有变幅杆 / 焊头组合,振幅是固定的。根据待焊材料选择振幅以获得适当程度的熔化。

    3、焊接时间:焊接时间是施加振动的时间。每一用途合适的焊接时间由试验确定。增加焊接时间会提高焊缝强度直至达到最佳时间为止。

    4、保压时间:保压时间是指焊后零件在无振动压力下结合和凝固的标称时间。在大部分情况下,它并不是一个关键参数,0.3~0.5 s 一般足够了,除非内载荷易于拆开焊接零件


    超声波焊接原理是通过超声波发生器将50/60赫兹电流转换成15、20、30或40千赫兹电能。被转换的高频电能通过换能器再次被转换成为同等频率的机械运动,随后机械运动通过一套可以改变振幅的调幅器装置传递到焊头。焊头将接收到的振动能量传递到待焊接工件的接合部,在该区域,振动能量被通过摩擦方式转换成热能,将塑料熔化。
